PREFABRİK PANEL FASAD SİSTEMİ
Prefabrik Panel Fasad Sistemi bina örtüyünün zavod şəraitində əvvəlcədən hazırlanmış modul panellər vasitəsilə formalaşdırılmasını təmin edən fasad həllidir.
Sistem daşıyıcı alüminium profillər, birləşdirici elementlər, istilik izolyasiya qatı, hava və su keçirməzlik komponentləri, fitillər və müxtəlif üzlük materiallarından ibarətdir.
Panel elementləri istehsal mərhələsində tam şəkildə yığılaraq obyektə hazır vəziyyətdə çatdırılır və layihə koordinatlarına uyğun olaraq daşıyıcı konstruksiyaya bərkidilir.

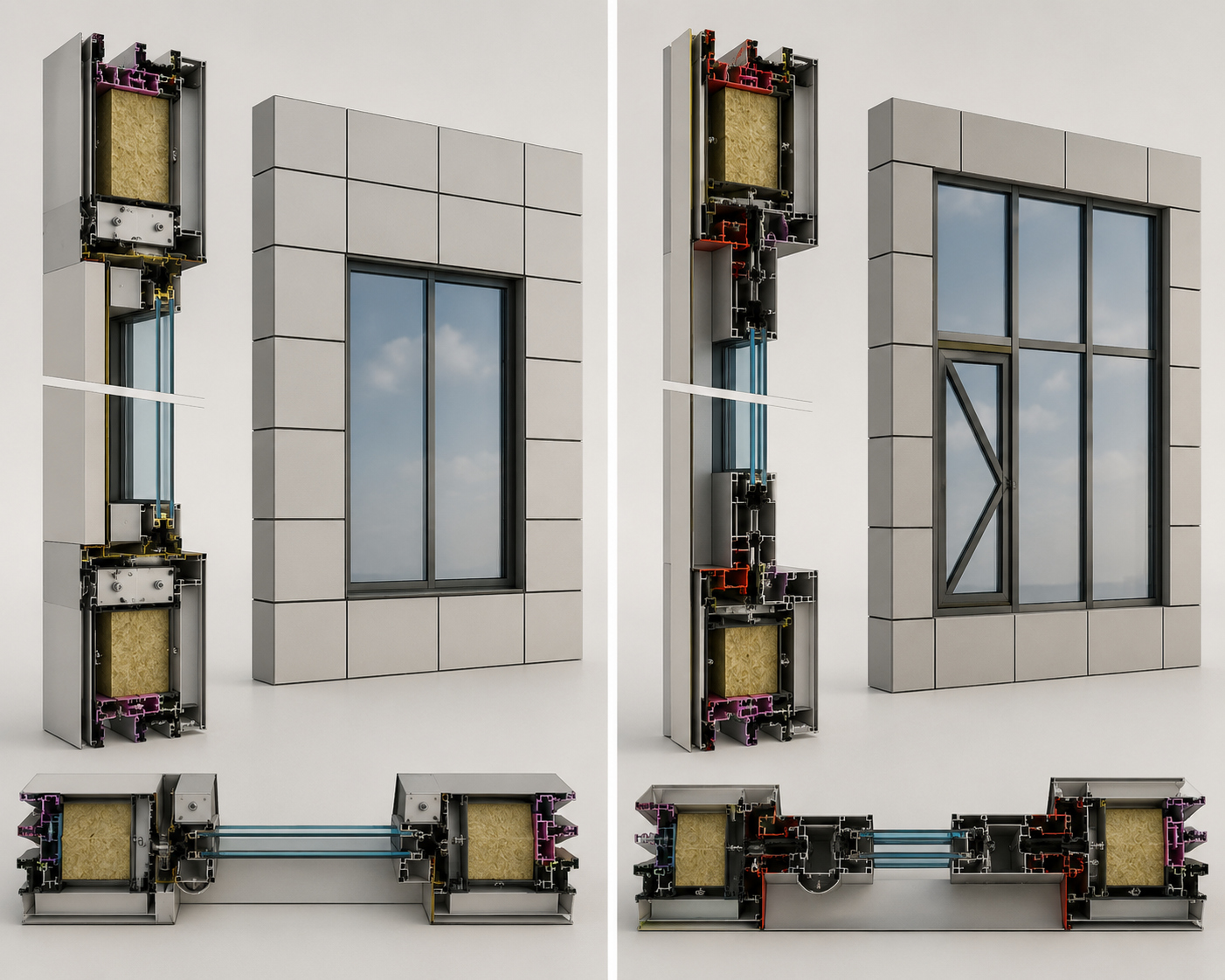

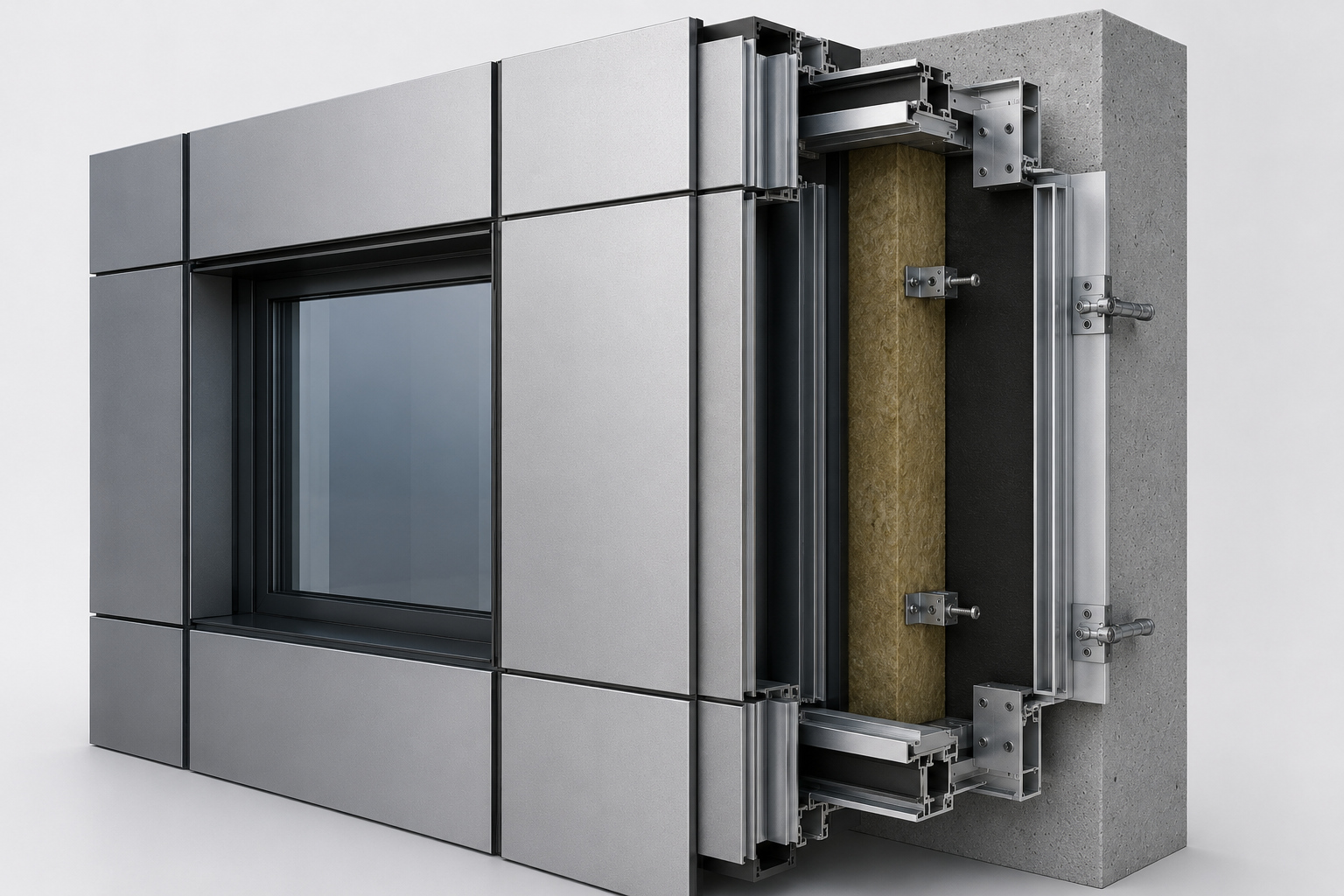

Sistemin quruluşu
Sistem aşağıdakı əsas komponentlərdən ibarətdir:
Daşıyıcı alüminium profil sistemi
Mexaniki birləşdirici elementlər
Tənzimlənə bilən anker qovşaqları
İstilik izolyasiya qatları
Hava və su keçirməz fitillər
Xarici üzlük materialları
Drenaj və ventilyasiya boşluqları
Bütün komponentlər vahid sistem kimi işləyərək konstruktiv dayanıqlıq, istilik mühafizəsi və uzunmüddətli istismar təmin edir.
Konstruktiv xüsusiyyətlər
Panel karkası xüsusi hazırlanmış alüminium profillərdən formalaşdırılır.
Profil həlləri panel daxilində yüklərin bərabər paylanmasını təmin edir və daşınma, qaldırma, quraşdırma və istismar mərhələlərində yaranan təsirlərə qarşı dayanıqlıq yaradır.
Sistem külək yükləri, temperatur dəyişmələri, bina deformasiyaları və seysmik təsirlər nəzərə alınaraq layihələndirilir.
Panel birləşmələri konstruktiv hərəkətlərin kompensasiyasına imkan verir və sistemdə daxili gərginliklərin yaranmasının qarşısını alır.
Ölçü imkanları
Sistem iriölçülü panel istehsalına imkan verir.
Maksimum panel ölçüləri:
En: 6000 mm
Hündürlük: 4000 mm
Panel ölçüləri layihənin memarlıq və statik tələblərinə uyğun olaraq dəyişdirilə bilər.
İstilik və hava keçirməzlik
Panel daxilində yerləşdirilən istilik izolyasiyası və çoxpilləli fitil sistemi istilik itkilərinin azaldılmasına xidmət edir.
Sistem ənənəvi fasad həlləri ilə müqayisədə təxminən 25% daha yüksək istilik izolyasiyası göstəricilərinə nail olur.
Fitil və birləşmə detalları hava keçirməzlik və su keçirməzlik tələblərini təmin etmək məqsədilə hazırlanmışdır.
Quraşdırma prinsipi
Panellər zavod şəraitində əvvəlcədən yığılmış vəziyyətdə istehsal olunur.
Tikinti meydançasında əsas əməliyyat panellərin daşıyıcı konstruksiyaya bərkidilməsindən ibarətdir.
Bu yanaşma:
quraşdırma müddətini təxminən 76% azaldır;
sahədə görülən iş həcmini minimuma endirir;
ölçü və montaj dəqiqliyini artırır;
hava şəraitindən asılılığı azaldır.
Quraşdırma işləri adətən 5–8 nəfərlik briqada tərəfindən həyata keçirilə bilir.
Üzlük növləri
Sistem müxtəlif fasad həllərinin tətbiqinə imkan verir:
Kompozit panel üzlüklər
Alüminium kompozit materiallarla formalaşdırılan yüngül və davamlı fasad həlli.
Keramika üzlüklər
Mexaniki bərkidilən keramika panellər vasitəsilə formalaşdırılan fasad sistemi.
Struktur şüşə fasad
Şüşə səthlərin maksimum vizual bütövlüyünü təmin edən fasad həlli.
Qapaqlı şüşə fasad
Şaquli və üfüqi örtük profilləri ilə formalaşdırılan klassik şüşə fasad sistemi.
İstehsal texnologiyası
Panel elementlərinin zavod şəraitində hazırlanması ənənəvi fasad istehsalı ilə müqayisədə istehsal müddətini təxminən 35% azaldır.
İstehsal prosesində bütün elementlər ölçü nəzarətindən keçirilir və montajdan əvvəl uyğunluq yoxlaması aparılır.
Bu yanaşma quraşdırma zamanı əlavə düzəliş ehtiyacını minimuma endirir və sistemin ümumi keyfiyyət göstəricilərini yüksəldir.
Tətbiq sahələri
Prefabrik Panel Fasad Sistemi aşağıdakı obyektlər üçün nəzərdə tutulmuşdur:
Yaşayış binaları
İnzibati binalar
Ofis kompleksləri
Otellər
Xəstəxanalar
Təhsil müəssisələri
Ticarət mərkəzləri
Sənaye obyektləri
Sistem yeni tikilən və yenidən qurulan binalarda tətbiq oluna bilər.
